СТАЦИОНАРНЫЕ ДРОБИЛКИ

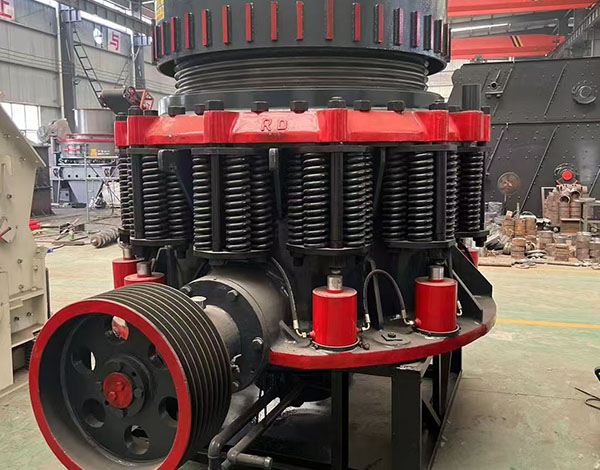

Конусная дробилка Symons

Конусная дробилка Symons также называется комбинированной конусной дробилкой. Комбинированная конусная дробилка, выступающая в качестве второго этапа дробления, широко используется в процессах среднего и тонкого дробления.

Области применения:

Горнодобывающая промышленность, производство строительных материалов, транспорт, энергетика, химическая промышленность и другие отрасли.

Материалы для переработки:

Среднее и тонкое дробление железной руды, золотосодержащей руды, руды цветных металлов, гранита, кварцита, базальта и других твердых пород.

ПОДЕЛИТЬСЯ::

    Описание продукта

    Конусная дробилка Symons также известна как комбинированная каменная конусная дробилка. Конусная дробилка Symons имеет очень широкий спектр применения: в основном она используется для вторичной средней дробления и третичной мелкой дробления на металлургических рудниках, а также при переработке песчано-гравийных заполнителей. Она подходит для дробления твердых и среднетвердых руд и горных пород, таких как железная руда, медная руда, известняк, кварц, гранит, базальт и т. д. В ней реализовано оптимальное сочетание частоты дробления и расстояния эксцентрика, что обеспечивает более мелкое измельчение дробимого материала и более высокую производительность по сравнению с аналогичными моделями, а также усиливает эффект ламинарного дробления между материалами, что эффективно улучшает трехмерную форму материала после дробления.

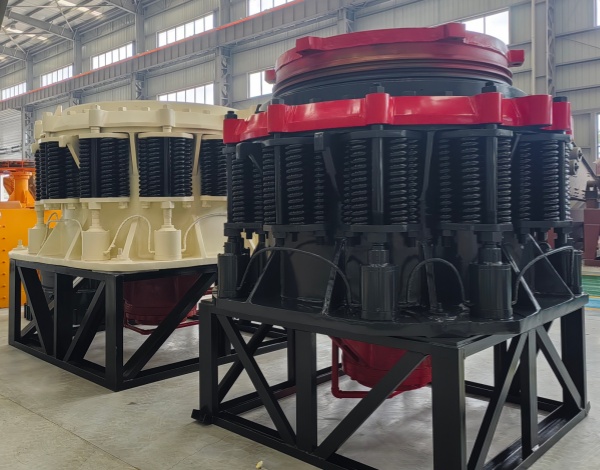

    Конусная дробилка Symons

    Характеристики

    • Высокая производительность
      В сочетании с конструкцией, оптимизированной с учетом формы полости, используется принцип многоступенчатого дробления для повышения производительности
    • Хороший эффект от продукта
      Рабочий конус вращается непрерывно, что обеспечивает высокую производительность и однородный размер частиц продукта
    • Передовая концепция дизайна
      Использование высококачественных изношенных деталей для снижения эксплуатационных расходов
    • Низкий уровень отказов
      Надежная работа, простота в эксплуатации и низкий уровень отказов

    Принцип работы

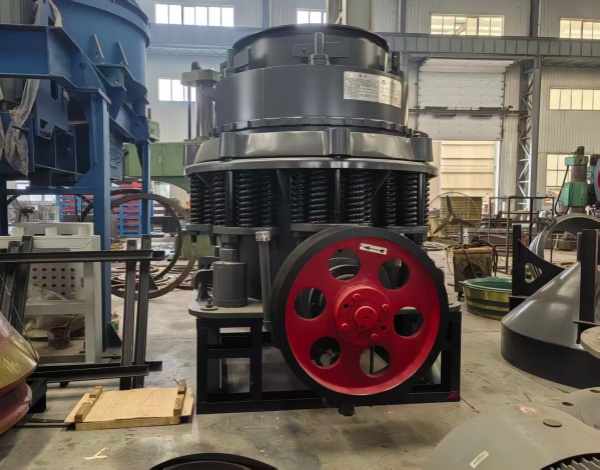

    Конусная дробилка Symons

    Конструкция композитной конусной дробилки в основном состоит из рамы, неподвижного конуса, узла подвижного конуса, пружинного механизма, валовой рамы и передаточного устройства. Электродвигатель приводит в движение механизм взаимосвязанных шестерен, а передаточный вал и шестерня вращают эксцентриковую втулку. Подвижный конус композитной конусной дробилки вращается под действием эксцентриковой втулки. Подвижный и неподвижный конусы сближаются или отдаляются друг от друга, обеспечивая ударное дробление материала.

    Технические характеристики

    МодельMПодвижный конус
    Диаметр (мм)
    Тип полостиДиапазон регулировки
    размера выпускного отверстия (мм)
    Максимальный размер подаваемого материала
    (мм)
    Производительность (т/ч)Мощность двигателя (кВт)
    CS75900(3')Coarse25-3815059-16375
    CS75900(3')Medium13-388545-9175
    CS75900(3')Fine6-223527-9075
    CS1101200(4')Coarse15-50180110-250110
    CS1101200(4')Medium10-3813080-180110
    CS1101200(4')Fine10-319063-140110
    CS1601295(4 1/4')Coarse19-50205172-349160
    CS1601295(4 1/4')Medium16-38178132-253160
    CS1601295(4 1/4')Fine13-31115109-181160
    CS2201400(4 1/2')Coarse30-60235210-530220
    CS2201400(4 1/2')Medium22-45180180-475220
    CS2201400(4 1/2')Fine19-40100130-260220
    CS2501650(5 1/2')Coarse30-60228299-635250
    CS2501650(5 1/2')Medium25-50205258-417250
    CS2501650(5 1/2')Fine20-45178181-327250
